제품검사

제품검사

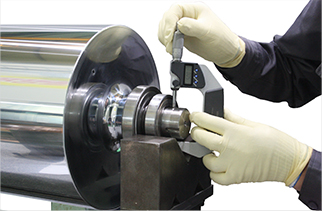

  • 마이크로미터(Mitutoyo)
  • 버니어켈리퍼스(Mitutoyo)
  • 다이얼 게이지(Mitutoyo)
  • 조도 측정기(Mitutoyo)
  • 도금두께 측정기(Mitutoyo)
  • 디지털 하이트게이지(Mitutoyo)

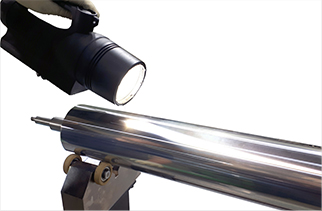

  • Xenon HID Lamp(Polarion)
  • 스탠드 현미경(PEAK)
  • 석정반(MSP)
  • 센터붙이 석정반(MSP)
  • 밸런싱 측정기(한반도)

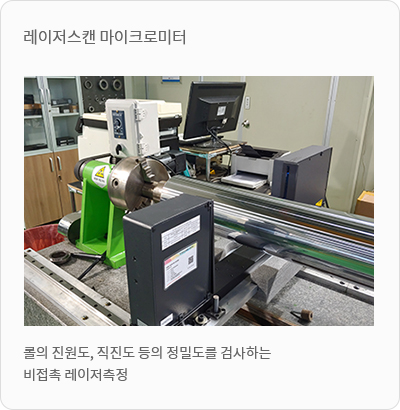

  • 레이저스캔 마이크로미터(Mitutoyo)

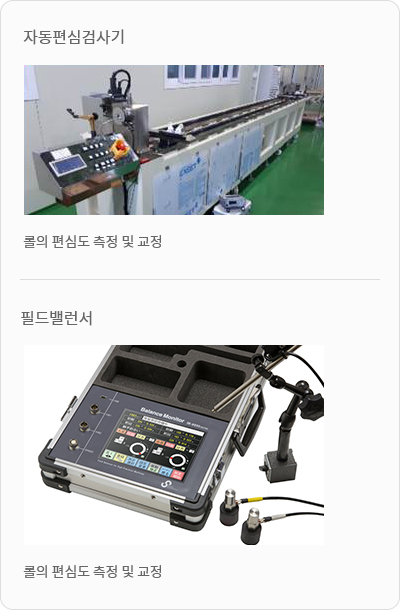

  • 자동편심검사기
  • 필드밸런서(Sigma Electronics)

  • 마이크로미터

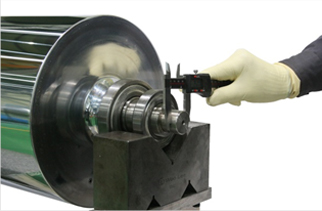

  • 버니어캘리퍼스

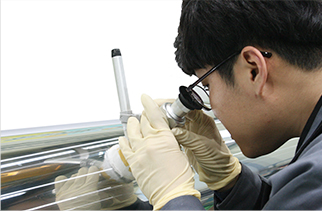

  • 스탠드 현미경

  • Xenon HID Lamp

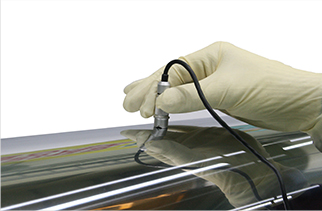

  • 도금두께 측정기

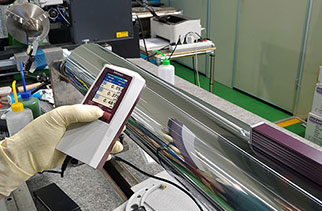

  • 조도측정기

  • 다이얼 인디게이터

  • 디지매틱 인디게이터

  • 캘리퍼스타입 마이크로미터

  • 뎁스 게이지

  • 디지털 하이트게이지

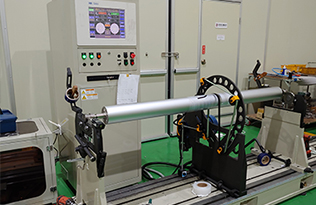

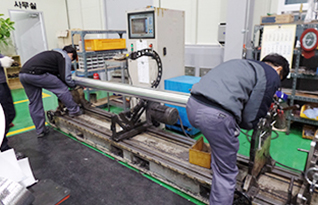

밸런싱 측정기

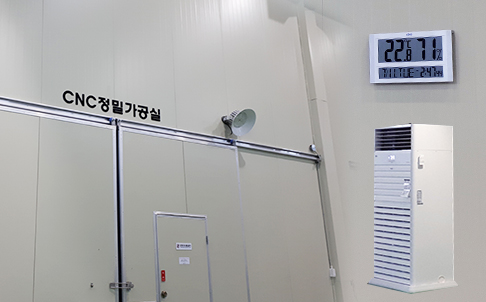

  • 제품의 변형을 방지하기 위한 24시간 적정 온도 관리

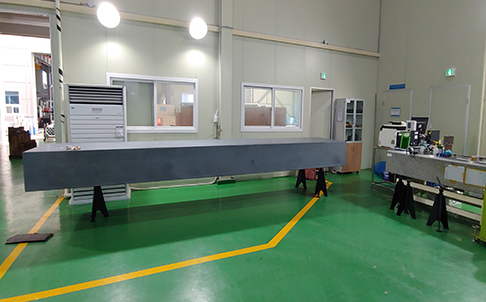

  • 정밀 석정반을 사용한 제품검사

  • 진직도(Straightness)

    기하학적인 동일 직선상의 포인트별 외경 측정값의 차이 계산.

    • 측정단위 :

      0.01mm

    • 측정기기 :

      3차원 측정기(Prosen), 레이저스캔 마이크로미터(Mitutoyo)
      마이크로미터(Mitutoyo)

  • 진원도(Roundness)

    진원상의 X축 외경 측정 후 90도 회전하여 Y축 외경을 측정한 값의 차이 계산.

    • 측정단위 :

      0.01mm

    • 측정기기 :

      3차원 측정기(Prosen), 레이저스캔 마이크로미터(Mitutoyo)
      마이크로미터(Mitutoyo)

  • 원통도(Cylindrical)

    각 포인트 상의 진원도값 중 가장 큰 값과 가장 작은 값의 차이 계산.

    • 측정단위 :

      0.01mm

    • 측정기기 :

      3차원 측정기(Prosen), 레이저스캔 마이크로미터(Mitutoyo)
      마이크로미터(Mitutoyo)

  • 면장(Length)

    기하학적인 동일 직선상의 끝단에서 반대쪽 끝단까지의 거리 측정.

    • 측정단위 :

      0.01mm

    • 측정기기 :

      3차원 측정기(Prosen), 줄자

  • 원주흔들림(Circular Runout)

    센터를 중심으로 피측정물을 360도 회전시켰을때 T.I.R의 최대갑 측정.

    • 측정단위 :

      0.01mm

    • 측정기기 :

      3차원 측정기(Prosen), 레이저스캔 마이크로미터(Mitutoyo)
      인디게이터(Mitutoyo)
